Qual è la differenza tra portautensili BT e BBT?
2026,06,03

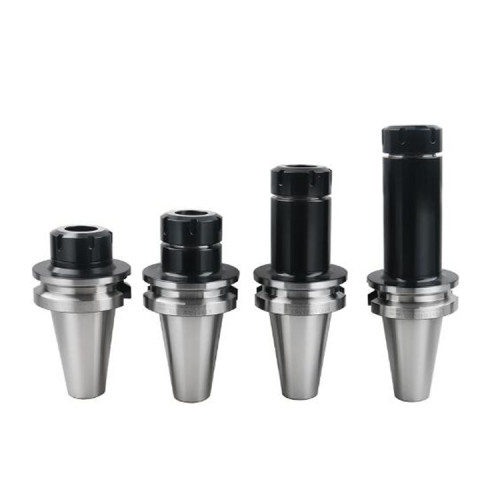

Qual è la differenza tra portautensili BT e BBT?
BT vs. BBT ToolHolder: vantaggi e svantaggi
Nella lavorazione CNC, il portautensile è un'interfaccia critica tra il mandrino e l'utensile da taglio. Tra i vari standard disponibili, molto utilizzati sono i sistemi BT e BBT (noti anche come Big-Plus). Sebbene condividano lo stesso angolo di conicità fondamentale di 7:24, il BBT rappresenta un'evoluzione significativa del design BT.
Questo articolo fornisce un confronto tecnico dei vantaggi e degli svantaggi per aiutarti a prendere una decisione informata.

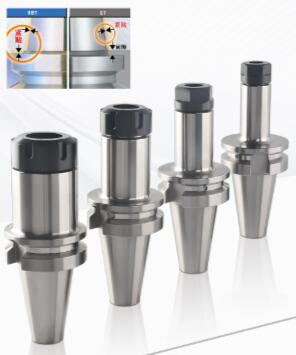

Portautensili per macchine CNC Panoramica rapida
· Portautensili BT: sistema conico a contatto singolo (standard JIS B 6339). Si basa esclusivamente sulla superficie conica per l'impegno con il mandrino.
· Portautensili BBT: un sistema a doppio contatto. Utilizza sia il cono 7:24 che la faccia della flangia per entrare in contatto simultaneo con il mandrino, offrendo una rigidità superiore.
Vantaggi e svantaggi
Portautensili BT (contatto singolo)
Vantaggi Svantaggi
Conveniente: generalmente meno costoso dei supporti BBT, il che li rende ideali per officine attente al budget e lavorazioni generiche. Rigidità inferiore alle alte velocità: ad alti regimi, la forza centrifuga può spingere il supporto più in profondità nel cono del mandrino, causando un "tiro dell'asse Z". Ciò riduce la rigidità e altera dinamicamente l'offset della lunghezza dell'utensile.
Compatibilità universale: i mandrini BT standard sono estremamente comuni sui centri di lavoro più vecchi e entry-level in tutto il mondo. Soggetto a vibrazioni: il contatto a punto singolo fornisce meno smorzamento. Ciò può portare a vibrazioni, scarsa finitura superficiale e riduzione della durata dell'utensile durante i tagli pesanti.
Ampia disponibilità: grazie alla sua lunga storia (sviluppati in Giappone), i supporti BT sono prontamente disponibili presso quasi tutti i produttori di utensili in varie dimensioni (BT30, BT40, BT50). Micro movimento: sotto carichi laterali elevati, il cono singolo può subire un microscopico "cammino" o sfregamento, che nel tempo porta all'usura del cono del mandrino.
Portautensili BBT (doppio contatto)
Vantaggi Svantaggi
Rigidità e stabilità superiori: il contatto simultaneo conico e flangiato crea una connessione "solida". Ciò elimina il pull-in dell'asse Z ad alte velocità e fornisce velocità di rimozione del metallo 2-3 volte migliori. Costo più elevato: la rettifica di precisione richiesta per le superfici a doppio contatto rende i supporti BBT significativamente più costosi rispetto ai supporti BT equivalenti.
Eccellente smorzamento delle vibrazioni: il contatto con il viso agisce come uno smorzatore, riducendo le vibrazioni. Ciò si traduce in migliori finiture superficiali, maggiore durata dell'utensile e capacità di utilizzare utensili più lunghi senza deflessione. Dipendenza dal mandrino: per ottenere i vantaggi, il mandrino della macchina deve essere un mandrino Big-Plus (a doppio contatto). Se utilizzato in un mandrino BT standard, il supporto BBT funziona semplicemente come un costoso supporto BT (rimane lo spazio tra le flange).
Elevata precisione e ripetibilità: perfetto per la lavorazione ad alta velocità (HSM), la fresatura di materiali duri e le leghe aerospaziali dove la precisione dimensionale è fondamentale. Rischio di danni in caso di utilizzo misto: l'utilizzo di un supporto BT standard in un mandrino a doppio contatto è rischioso. La mancanza del contatto della flangia può consentire l'accumulo di detriti, danneggiando potenzialmente la faccia del mandrino quando viene successivamente inserito un supporto BBT.
---
5 differenze chiave (riepilogo visivo)
1. Filosofia progettuale: BT è un unico punto di contatto (Taper); BBT è a doppio contatto (cono + flangia).
2. Prestazioni alla velocità: BT sperimenta un "pull-in" a regimi elevati; BBT mantiene la posizione dell'asse Z.
3. Rigidità: BT è adatto per tagli da leggeri a medi; BBT eccelle nei tagli pesanti e nella finitura ad alta velocità.
4. Compatibilità: entrambi si adattano fisicamente, ma BBT richiede un mandrino specifico per BBT per sbloccare le prestazioni.
5. Identificazione visiva: i supporti BBT hanno spesso un anello nero distinto (rilievo di fuga) sulla faccia della flangia, mentre le flange BT sono completamente rettificate.
Conclusione
Scegli BT se disponi di un mandrino BT standard, esegui fresature/forature generali e richiedi la soluzione più conveniente.
Scegli BBT se disponi di un mandrino a doppio contatto (o prevedi di aggiornarlo) e hai bisogno della massima rigidità, precisione ad alta velocità o finiture superficiali migliorate per materiali difficili.
