In che modo la Collet di macinazione ER e la Collet ER lavorano insieme per raggiungere l'elevata precisione?
Il sistema COLLET ER è rinomato per la sua versatilità, forza di preavviso e potenziale per l'elevata precisione nelle applicazioni di fresatura, perforazione e macinazione. Tuttavia, questa precisione non è automatica; È il risultato diretto di pratiche meticolose in selezione, assemblaggio e manutenzione. Ecco una guida completa per garantire una connessione ad alta precisione tra il titolare degli strumenti ER e Collet.

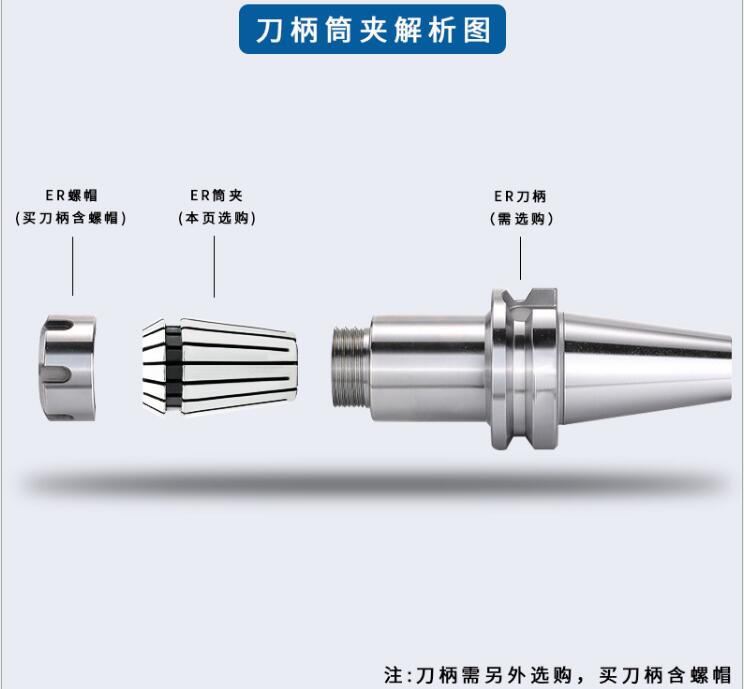

1. Comprendere i componenti
* ER Solto per utensili (o ER Chuck): questo è il gambo che entra nel mandrino della tua macchina (ad es. Cat, BT, HSK). Ha un naso conico interno progettato per accettare la colletta e una sezione filettata per il dado.
* ER Collet: la manica scanalata, simile a una molla, che in realtà afferra il gambo dell'utensile. Il suo cono esterno corrisponde al cono interno del supporto.
* Dado di colletto: il dado di bloccaggio che tira la colletta nel cono del supporto, facendola comprimere e afferrare lo strumento.
La precisione si ottiene quando questi tre componenti, insieme allo strumento di taglio, lavorano insieme come un'unica unità perfettamente concentrica e rigida.
2. Passaggi critici per l'assemblaggio ad alta precisione
Passaggio 1: pulizia impeccabile
Questa è la regola più critica. Qualsiasi contaminazione - Dust, Chips, Old Grease o persino un'impronta digitale - tra le superfici di accoppiamento causerà il runout (RUROUT INDICATOR TIR - TIR).
Azione: prima dell'assemblaggio, pulire accuratamente il cono interno del supporto per utensili, il cono esterno della Collet, i ** Fili del dado e del supporto ** e lo strumento ** Shank **. Usa un panno pulito e senza lanugine e un solvente per pulizia specialistico o alcool isopropilico. Spegnere eventuali detriti dagli slot da collezione con aria compressa.
Passaggio 2: corretta selezione delle dimensioni della colletta e dello strumento
Azione: usa sempre una colletta che corrisponda al diametro esatto del gambo del tuo strumento. Le collette ER hanno un intervallo di serraggio specifico (ad es. Un colletto ER-20 può stringere strumenti da 1 mm a 13 mm). Per la massima precisione, evitare di usare le estremità estreme di questo intervallo. Uno strumento da 10 mm è meglio tenuto in una colletta da 10 mm, non una colletta da 13 mm chiusa a 10 mm. Ciò riduce al minimo la distanza di collasso e massimizza la presa e la concentrità.
Passaggio 3: sequenza di montaggio corretta
Azione:
1. Avvia manuale il dado del colletto sul supporto per utensili.
2. Inserire la Collet nel dado. Si noti che la maggior parte dei dadi ER moderni ha un anello o una scanalatura che mantiene il colletto.
3. Inserire lo strumento pulito nella Collet, spingendolo saldamente fino a quando non si tocca contro la fermata interna della Collet. Ciò garantisce che lo strumento sia seduto in modo coerente.
4. Non superare il dado con lo strumento già inserito e il fondo. Questo può far sì che il colletto "grip a doppia gamma" e distorda.
5. Durante la tenuta dello strumento, infilare il dado sul supporto a mano fino a quando non diventa a tenuta delle dita.
Passaggio 4: corretta coppia di serraggio
Azione: utilizzare una chiave di coppia appositamente progettata per i dadi da collezione. Il sotto-streging porta allo slittamento degli utensili e al pull-out. L'eccesso di strappo può distorcere la colletta, danneggiare i fili e aumentare il runout.
Fare riferimento alle specifiche di coppia del produttore per la dimensione specifica della colletta (EG, ER-16, ER-32, ER-40). Se non disponibile, una regola generale è quella di stringere il dado fino a quando non è saldamente comodo, quindi applicare un "clic" finale e coerente dalla chiave di coppia. Evitare l'uso di barrette o una forza eccessiva.
3. Fattori che influenzano la precisione
* Qualità dei componenti: investire in titolari e colletti di alta qualità (ad es. Grade G-grado) da marchi affidabili. I componenti economici e a bassa tolleranza avranno intrinsecamente un runout più elevato.
* CONDIZIONE COLLET: le collette sono oggetti di usura. Ispezionare regolarmente per segni di usura, crepe, movimentazione a campana (dove la parte anteriore si deforma e si apre) o che gallanca sul cono. Sostituisci immediatamente le colletti usurati.
* Condizione del supporto per utensili: selezionare la conicità interna del supporto per nick, graffi o corrosione. Un cono danneggiato rovinerà la precisione anche di un nuovo colletto.
* Condizione del mandrino della macchina: la precisione dell'intera catena si basa sul mandrino della macchina. Un mandrino consumato o sporco introdurrà l'errore, non importa quanto sia perfetto il tuo gruppo di strumenti.
4. Best practice per mantenere la precisione
* Ridurre al minimo il runout nella sorgente: utilizzare un indicatore di prova del quadrante per misurare TIR sul gambo dell'utensile, vicino al naso da collezione e di nuovo vicino ai flauti di taglio. Il runout costante e basso (<0,0002 "o 0,005 mm è eccellente) è l'obiettivo.
* Evita di miscelare i marchi: mentre ER è uno standard e sottili differenze di tolleranza tra i produttori possono influire sulle prestazioni. Per la massima precisione, usa lo stesso marchio per il supporto, il colletto e il dado.
* Lubrificazione (un punto di dibattito):
* Dry vs. Olited: molti puristi consigliano di far funzionare perfettamente e asciugare le strade per evitare che la polvere abrasiva si attacca e crei una pasta lapping.
* Olio leggero: alcuni macchinisti applicano un film estremamente sottile di olio per macchine leggero (non grasso) ai fili e sul retro della colletta (non il cono di precisione) per garantire una forza di serraggio costante e prevenire la sfalsamento. Consultare la raccomandazione del produttore di utensili.
* Manutenzione regolare: stabilire un programma per pulire e ispezionare tutti i componenti.
Riepilogo: le regole d'oro per alta precisione
1. Clean: mantieni ogni superficie di accoppiamento immacolata.
2. Match: usa la dimensione corretta della colletta per lo strumento.
3. Coppia: serrare il dado al valore specificato con una chiave di coppia.
4. Ispeziona: controlla regolarmente Collette e supporti per usura e danni.
5. Investi: utilizzare strumenti di alta qualità e di precisione.
Seguendo queste linee guida, è possibile massimizzare la precisione intrinseca del sistema ER, con conseguenti migliori finiture superficiali, miglioramento della durata degli strumenti, tolleranze più strette e prestazioni di lavorazione più prevedibili.
