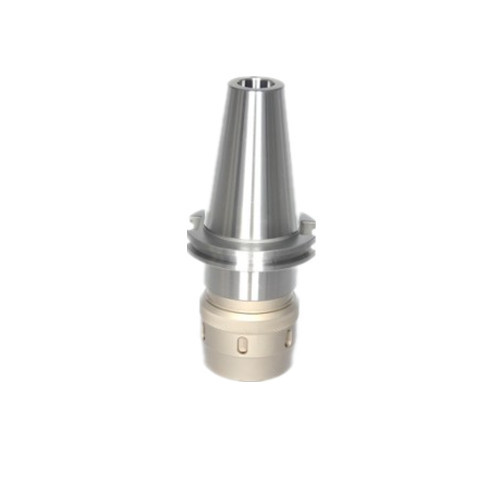

SK40 potente pinza portautensili da taglio

Portautensile da taglio potente mandrino a pinza SK40 , utensile di serraggio pinza a gambo diritto per varie dimensioni di gambo cilindrico, lavorazione ad alta velocità e alta precisione , principio di bloccaggio del portautensile a molla Simile al principio del cuscinetto a cricchetto, il rotolamento dell'ago è spesso in una direzione sulla superficie conica e sottile nella direzione opposta, invece di rotolare sulla superficie del contorno. Vale a dire, il gioco è più piccolo in una direzione, si blocca e il gioco è maggiore e si allenta nell'altra direzione. Quando il manicotto di bloccaggio ruota in senso orario, spinge la gabbia e l'ago a ruotare. Quando l'ago cade nella scanalatura di 0,8 sul corpo del mandrino, la gabbia si inclina a causa dell'effetto guida e continua a ruotare la scanalatura di 0,8 per far muovere l'ago verso l'alto in modo da guidare la gabbia a muoversi insieme, formando una spirale movimento verso l'alto. A causa dell'effetto conico, il corpo del mandrino si deforma verso l'interno. Forza di bloccaggio della forma. Rilasciare l'elica verso il basso in senso antiorario. Il design della scanalatura del foro interno e la deformazione elastica uniforme possono garantire un'eccellente precisione. Il design speciale della disposizione dei cuscinetti ad aghi, bassa resistenza di bloccaggio, elevata forza di serraggio, può produrre una forza di serraggio di 280 KGM.

Il potente portautensile per mandrino è adatto per fresatrici, tagli pesanti e tagli di precisione. Sk Tool Holder è un comune portautensili nel processo di taglio. Viene utilizzato per bloccare frese a gambo diritto come frese e alesatori. La deformazione di serraggio della molla di serraggio è piccola. La tolleranza del diametro del portautensile di serraggio è h6. La forza di serraggio è maggiore e la precisione di serraggio è migliore. Diversi morsetti cilindrici possono essere sostituiti per bloccare frese e alesatori con diversi diametri di codolo.
