Accessori per tornio mandrino con pinza diritta SK40 C

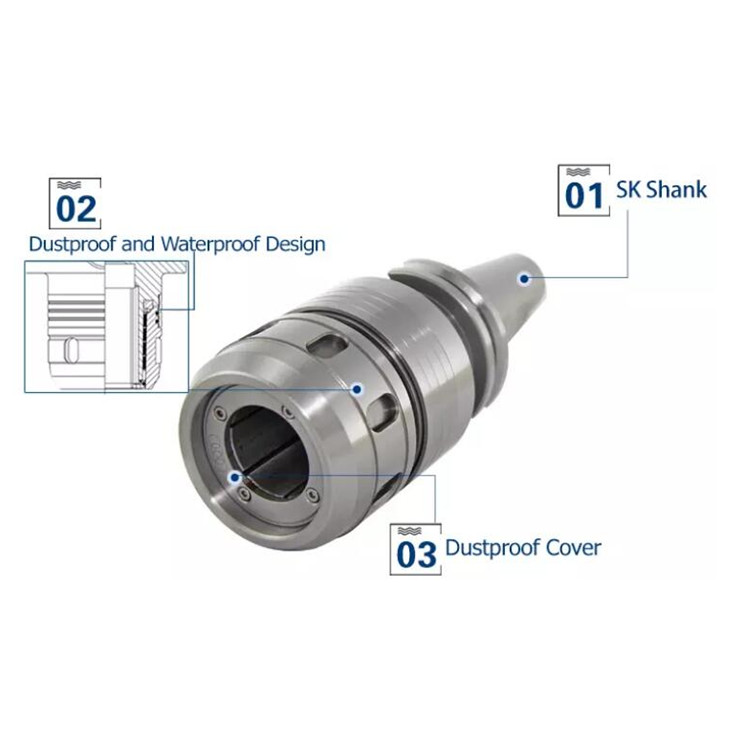

Accessori per tornio con pinza diritta SK40 C , Sk Collet Chuck è adatto per fresatrice, taglio pesante e taglio di precisione. Il potente portautensile per mandrino è un comune portautensili nel processo di taglio. Sk Tool Holder viene utilizzato per bloccare frese a codolo diritto come frese e alesatori. utensile di serraggio pinza a stelo diritto per varie dimensioni di stelo cilindrico, lavorazione ad alta velocità e alta precisione , il principio di bloccaggio del potente portautensile mandrino Simile al principio del cuscinetto a cricchetto, la rullatura dell'ago è spessa in una direzione sulla superficie conica e sottile nella direzione opposta, invece di rotolare sulla superficie del contorno. Vale a dire, il gioco è più piccolo in una direzione, si blocca e il gioco è maggiore e si allenta nell'altra direzione. Quando il manicotto di bloccaggio ruota in senso orario, spinge la gabbia e l'ago a ruotare. Quando l'ago cade nella scanalatura di 0,8 sul corpo del mandrino, la gabbia si inclina a causa dell'effetto guida e continua a ruotare la scanalatura di 0,8 per far muovere l'ago verso l'alto in modo da guidare la gabbia a muoversi insieme, formando una spirale movimento verso l'alto. A causa dell'effetto conico, il corpo del mandrino si deforma verso l'interno. Forza di bloccaggio della forma. Rilasciare l'elica verso il basso in senso antiorario. Il design della scanalatura del foro interno e la deformazione elastica uniforme possono garantire un'eccellente precisione. Il design speciale della disposizione dei cuscinetti ad aghi, bassa resistenza di bloccaggio, elevata forza di serraggio, può produrre una forza di serraggio di 280 KGM.

La deformazione di serraggio della molla di serraggio è piccola. La tolleranza del diametro del portautensile di serraggio è h6. La forza di serraggio è maggiore e la precisione di serraggio è migliore. Diversi morsetti cilindrici possono essere sostituiti per bloccare frese e alesatori con diversi diametri di codolo.
