Pinza ER20 con precisione di 0,008 mm

Pinza Er di precisione, la struttura di serraggio del mandrino a molla è più importante delle macchine utensili per pezzi in metallo, specialmente sugli automi a barra. Tuttavia, alcune parti di esse sono spesso danneggiate, quindi la probabilità di urto causato dall'organizzazione di serraggio della macchina di Turing è molto ridotta. Pertanto, tra tutte le parti del gruppo di bloccaggio, il mandrino a molla è un accessorio chiave della macchina utensile. Viene praticato in condizioni di movimento mite e determina l'accuratezza della molatura. Pertanto, è molto importante confermare i parametri di base del mandrino a molla (numero di alette, angolo del cono, lunghezza della ganascia e aletta) per la sua capacità di lavoro.

Pinza ER con precisione di 0,008 mm

1. Materiale della pinza a molla: 65Mn
2. Durezza della pinza DIN 6499: hrc46 ～ 50
3. Norma Din6499
4. Pinza Er, Pinza Er16, Pinza Er20

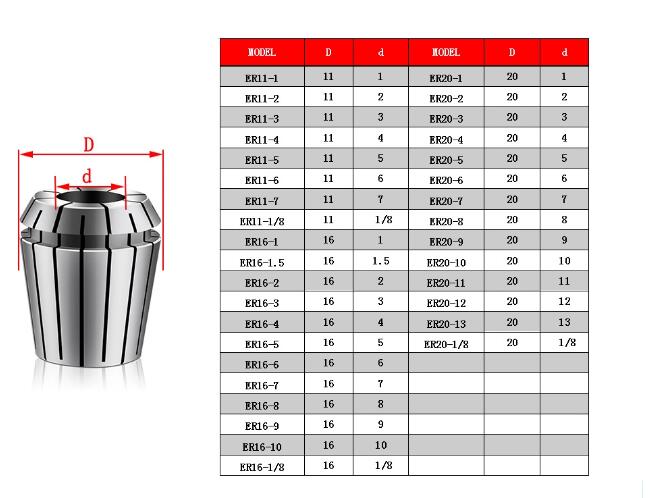

Pinza ER-8 1-5 mm ER8 dado
Pinza ER11 1-7 mm ER11 dado
Pinza ER16 1-10 mm Dado ER16
Pinza ER20 2-13 mm dado ER20
Pinza ER25 1-16mm Dado ER25
Pinza ER32 1-20 mm Dado ER32
Pinza ER40 3-26 mm Dado ER40
Pinza ER50 3-34 mm
