Bt pull stallone a 45 gradi per borchie

Il perno di pull del CNC del supporto per utensili è serrato. Quando si modifica lo strumento, il supporto per utensili deve essere allentato. Il meccanismo di serraggio automatico dello strumento all'interno del mandrino è il meccanismo speciale del centro di elaborazione della macchina utensile CNC. Il disegno mostra la struttura del mandrino del centro di lavorazione. Il cutter può essere caricato e scaricato automaticamente sul mandrino e bloccata automaticamente. Il principio di lavoro è il seguente: quando il cutter 2 viene caricato nel foro del mandrino, il perno di tiro 3 sul retro della maniglia viene inviato nella parte anteriore dell'asta di tiro del mandrino. Sotto l'azione della molla del disco, il cutter è serrato dall'artiglio elastico.

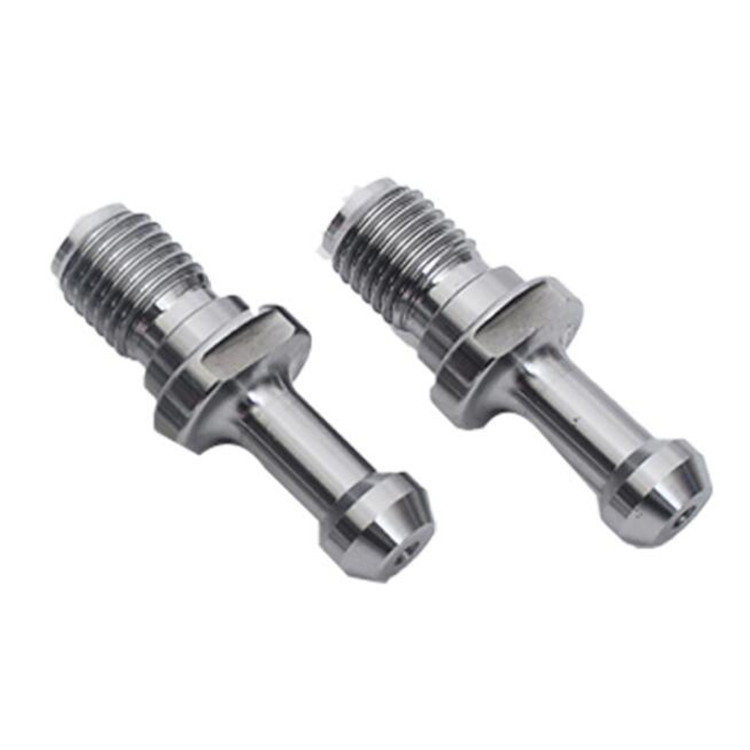

BT Pull Stud a 45 gradi Pull Studs: Un'estremità del perno CNC Pull è collegata con il mandrino della macchina utensile, l'altra estremità è collegata con il supporto per utensili , la parte D è tagliata in base al grado del mandrino della macchina utensile e La parte G ha fili e serraggio della maniglia del coltello. Attraverso la forza assiale trasmessa dall'asta di tiro CNC , il giunto di tiro e il perno di tiro CNC , il supporto per utensili è serrato. Quando si modifica lo strumento, è necessario per allentare il supporto per strumenti . Quando il perno di pull CNC è installato sul mandrino della macchina utensile comune o della macchina utensile di controllo numerico, il giunto ad arco del corpo dell'asta è collegato con l'estremità anteriore della struttura dell'asta di tiro. L'articolazione della vite del perno di tiro CNC è collegato al foro della vite interna del portafoglio che si estende nel foro del mandrino, realizzando così l'uso del supporto per utensili sulla macchina utensile comune e sulla macchina utensile di controllo numerico. Il supporto per utensili può essere utilizzato non solo nei centri di lavorazione, ma anche nelle macchine utensili comuni e nelle macchine utensili a CNC, che migliorano l'universalità del supporto per utensili e riduce i costi di produzione.
