Accessori per macchine utensili per tiranti BT50

Accessori per macchine utensili per tiranti BT50, il perno di trazione cnc del portautensile è serrato. Quando si cambia l'utensile, il portautensile deve essere allentato. Il meccanismo di bloccaggio automatico dell'utensile all'interno del mandrino è il meccanismo speciale del centro di lavorazione della macchina utensile CNC. Il disegno mostra la struttura del mandrino del centro di lavoro. La taglierina può essere caricata e scaricata automaticamente sul mandrino e bloccata automaticamente. Il principio di funzionamento è il seguente: quando la taglierina 2 viene caricata nel foro del mandrino, il perno di trazione 3 sul retro dell'impugnatura viene inviato alla parte anteriore dell'asta di trazione del mandrino. Sotto l'azione della molla a disco, la fresa viene serrata dall'artiglio elastico.

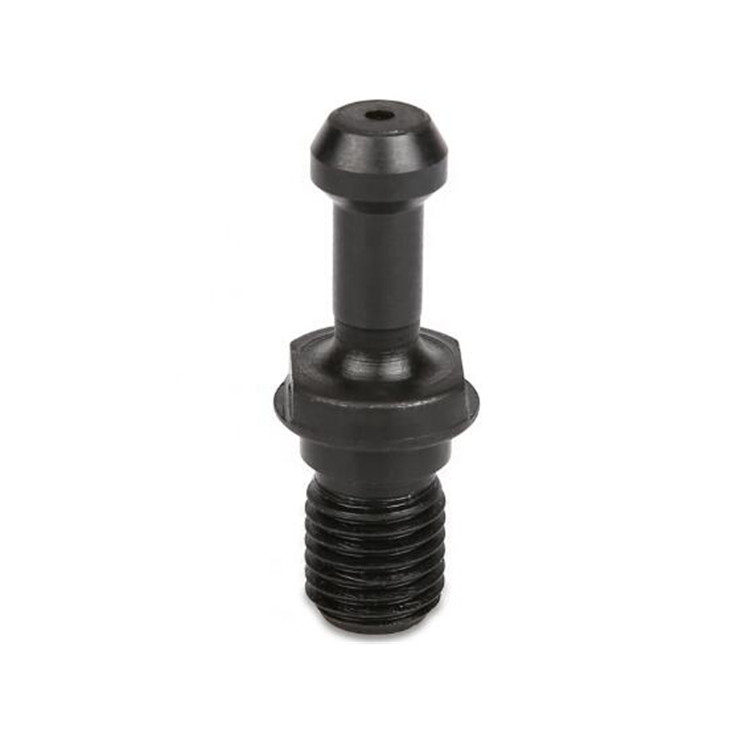

Perni di trazione BT perni di trazione a 45 gradi: un'estremità del perno di trazione cnc è collegata al mandrino della macchina utensile, l'altra estremità è collegata al portautensile , la parte d viene agganciata in base al grado del mandrino della macchina utensile e la parte G ha filettature e serraggio del manico del coltello. Attraverso la forza assiale trasmessa dall'asta di trazione cnc , dal giunto dell'asta di trazione e dal perno di trazione cnc , il portautensile viene serrato. Quando si cambia l'utensile, è necessario allentare il portautensile . Quando il perno di trazione cnc è installato sul mandrino della macchina utensile comune o della macchina utensile a controllo numerico, il giunto ad arco del corpo dell'asta è collegato con l'estremità anteriore della struttura dell'asta di trazione. Il giunto a vite del perno di trazione cnc è collegato con il foro interno della vite del portautensile che si estende nel foro del mandrino, realizzando così l'uso del portautensile sulla comune macchina utensile e sulla macchina utensile a controllo numerico. Il portautensile può essere utilizzato non solo nei centri di lavoro, ma anche nelle comuni macchine utensili e macchine utensili a controllo numerico, il che migliora l'universalità del portautensile e riduce i costi di produzione.
