$1≥1Piece/Pieces
| Tipo di pagamento: | L/C,T/T,Paypal,Western Union |
| Incoterm: | FOB,CFR,CIF,FCA |
| Quantità di ordine minimo: | 1 Piece/Pieces |
| Trasporti: | Ocean,Land,Air |
| Porta: | Qingdao,Shanghai,Beijing |
Modello: SK30,SK40,SK50
marchio: QFMH
| Unità vendibili | : | Piece/Pieces |
| Tipo pacchetto | : | cartone |
| Scaricare | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

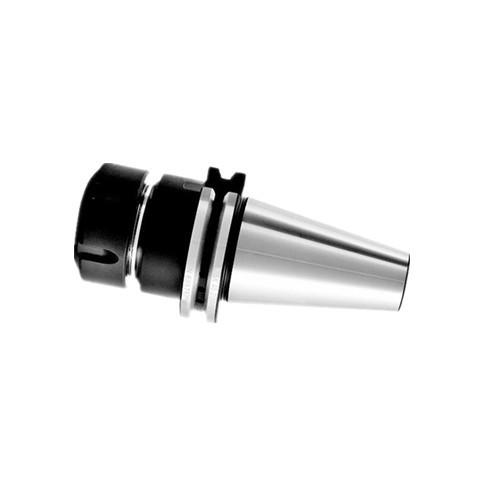

SK30 SK40 SK50 ER Mandrino portapinza, portautensili di serraggio pinza DIN6499 di varie dimensioni, lavorazione ad alta velocità e alta precisione. Portautensili SK per mandrino meccanico e utensile da taglio e collegamento di altri utensili accessori. È uno standard di connessione del gambo del mandrino semplice e popolare, principalmente SK30 SK40 SK50 ... Etc .. L'industria degli stampi e la macchina per incisione ad alta velocità, usata di più.
Specifiche
1. SK ER Collet Chuck Materail: 20CrMnTi
2. Durezza del mandrino portapinza SK ER : HRC 56-58
3. Eccentricità massima del mandrino portapinza SK ER : <0,005 mm
4. Tolleranza della conicità del mandrino portapinza SK ER : <AT3
5.Profondità del carbonio: 0,8 mm ± 0,2 mm
6. Rugosità superficiale: Ra <0,005 mm
7. Il tipo AD + B di raffreddamento può essere effettuato su richiesta
8.Quando l'ordine, specificare il bilanciamento G6.3 o G2.5
Standard del corpo dello stinco: DIN69871
| Modle No. | L | L1 | D | d1 | d2 | d3 | T | KGS |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | 15 | M6*1P | 0.5 |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | 15 | M6*1P | 0.6 |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | 15 | M6*1P | 0.7 |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | 21 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | 21 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | 21 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | 27 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | 27 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | 27 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | 15 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | 15 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.6 |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | 15 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | 15 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | 15 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | 15 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | 15 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | 21 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.6 |
