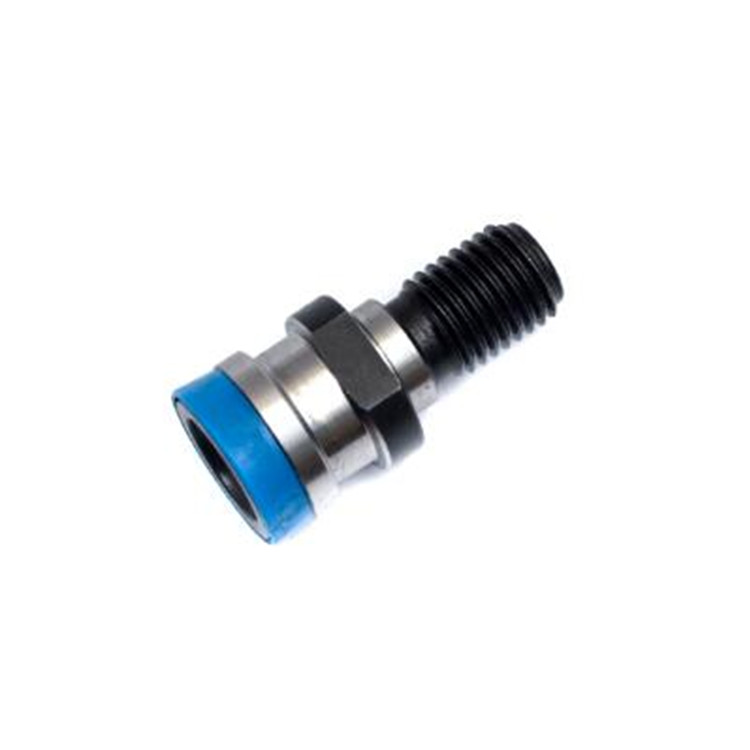

Manopola di ritenzione per portautensili DIN2080 Pull Stud

Manopola di ritenzione per portautensili DIN2080 Tirare il perno, un'estremità del perno di trazione è collegata alla baionetta della macchina utensile, un'estremità è collegata alla maniglia e la parte d viene inserita in base al grado della baionetta della macchina. La parte è avvitata e la maniglia è serrata. La forza assiale trasmessa attraverso l'asta di trazione e il giunto dell'asta di trazione e il perno di trazione Per ottenere la tensione della maniglia. Quando l'utensile viene cambiato, è necessario rilasciare il portautensile. Quando il Cnc Pull Stud è installato sul mandrino della macchina utensile ordinaria o della macchina utensile a controllo numerico, il giunto ad arco circolare del corpo dell'asta è collegato con l'estremità anteriore della struttura dell'asta di trazione e il giunto a vite del perno di trazione è esteso nel foro dell'albero del mandrino. Prigioniero di trazione portautensili cnc I fori delle viti nel gambo del gambo sono collegati in modo cooperativo per realizzare l'uso del gambo su una normale macchina utensile e su una macchina utensile a controllo numerico, in modo che il gambo possa essere applicato a un centro di lavorazione così come una macchina utensile ordinaria e una macchina utensile a controllo numerico, e il gambo è migliorato. La versatilità riduce i costi di produzione.

L'estrattore del supporto è serrato. Quando lo strumento viene cambiato, è necessario rilasciare il supporto. Il meccanismo di bloccaggio automatico dell'utensile principale all'interno del mandrino è un meccanismo unico del centro di lavoro CNC. L'immagine mostra la struttura del mandrino del centro di lavoro. L'utensile può essere caricato e scaricato automaticamente sul mandrino e bloccato automaticamente. Il principio di funzionamento è il seguente: quando l'utensile 2 è installato nel foro del mandrino, la vite di trazione 3 sul retro dell'impugnatura dell'utensile viene inviata al mandrino. L'estremità anteriore dell'asta del mandrino è tensionata da artigli elastici sotto l'azione di una molla a disco.
