| Tipo di pagamento: | L/C,T/T,Paypal,Western Union |
| Incoterm: | FOB,CFR,CIF,FCA |
| Quantità di ordine minimo: | 1 Piece/Pieces |
| Trasporti: | Ocean,Land,Air |
| Porta: | Qingdao,Shanghai,Beijing |
Modello: ER11,ER16,ER20,ER25,ER32,ER40
marchio: Qfmh
| Unità vendibili | : | Piece/Pieces |
| Tipo pacchetto | : | cartone |
The file is encrypted. Please fill in the following information to continue accessing it

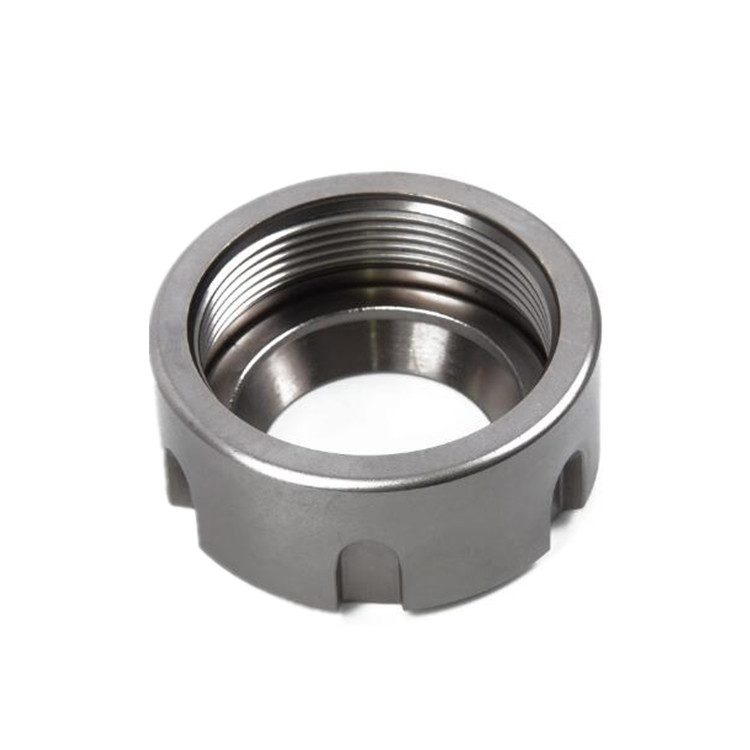

Machine Tools Tipo di dado ER TIPO ER16/20/25/32/40UM , Selezione dei dadi ER di acciaio a molla di alta qualità, serratura a bloccaggio I dadi hanno una maggiore flessibilità e una durata di servizio. Macurizzazione, macinazione, perforazione, tocco, macinazione e elaborazione dell'incisione. ER Collet tutto attraverso la linea di produzione di precisione ad alta precisione con le specifiche tedesche DIN 6499
I dadi ER vengono utilizzati in combinazione con le collette ER per proteggere gli utensili da taglio in fresature o torni. Il tipo di dado ER che hai menzionato, ER16/20/25/32/40UM, si riferisce alla dimensione del dado e alla colletta con cui è compatibile.
- ER16UM: questo dado viene utilizzato con le collette ER16, che hanno un intervallo di serraggio massimo da 1/32 "a 3/8" (da 1 mm a 10 mm).
- ER20UM: questo dado viene utilizzato con le collette ER20, che hanno un intervallo di serraggio massimo da 1/16 "a 1/2" (da 1 mm a 13 mm).
- ER25UM: questo dado viene utilizzato con le collette ER25, che hanno un intervallo di serraggio massimo da 1/8 "a 5/8" (da 2 mm a 16 mm).
- ER32UM: questo dado viene utilizzato con le collette ER32, che hanno un intervallo di serraggio massimo da 13/64 "a 3/4" (da 3 mm a 20 mm).
- ER40UM: questo dado viene utilizzato con le collette ER40, che hanno un intervallo di serraggio massimo da 13/32 "a 1-1/8" (da 10 mm a 28 mm).
La "um" nel tipo di dado sta per "ultra precisione", indicando che questi dadi sono progettati per applicazioni ad alta precisione.
|
TYPE |
MODEL |
D(mm) |
L(mm) |
M |
Wt(kg) |
|
A |
ER11-A |
19 |
11.3 |
M14*0.75 |
0.005 |
|
ER16-A |
28 |
17.5 |
M22*1.5 |
0.01 |
|
|
ER20-A |
35 |
19 |
M25*1.5 |
0.05 |
|
|
M |
ER8-M |
12 |
12 |
M10*0.75 |
0.005 |
|
ER11-M |
16 |
|
M13*0.75 |
0.01 |
|
|
ER16-M |
22 |
18 |
M19*1 |
0.05 |
|
|
ER20-M |
28 |
18 |
M24*1 |
0.6 |
|
|
ER25-M |
35 |
20 |
M30*1 |
0.08 |
|
|
UM |
ER25-UM |
42 |
20 |
M32*1.5 |
0.14 |
|
ER32-UM |
50 |
22.5 |
M40*1.5 |
0.2 |
|
|
ER40-UM |
63 |
25.5 |
M50*1.5 |
0.3 |
|
|
ER50-UM |
78 |
35.5 |
M64*2 |
0.5 |
