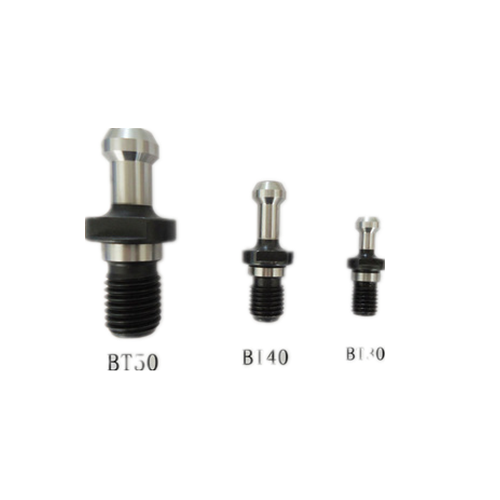

Perno cnc portautensili

Il principio di funzionamento del prigioniero di tiraggio cnc del portautensili: un'estremità del prigioniero di tiraggio cnc è collegata con il mandrino della macchina utensile, l'altra estremità è collegata con il portautensili , la parte d viene agganciata in base al grado del mandrino della macchina utensile e la parte G presenta filettature e serraggio della maniglia del coltello. Attraverso la forza assiale trasmessa dalla barra di trazione cnc , dal giunto della barra di trazione e dal prigioniero di trazione cnc , il portautensili viene serrato. Quando si cambia lo strumento, è necessario allentare il portautensile . Quando il perno di trazione cnc è installato sul mandrino della macchina utensile comune o della macchina a controllo numerico, il giunto ad arco del corpo dell'asta è collegato all'estremità anteriore della struttura dell'asta di trazione. Il giunto a vite del prigioniero di trazione cnc è collegato con il foro per vite interno del portautensili che si estende nel foro del mandrino, realizzando così l'uso del portautensili sulla macchina utensile comune e sulla macchina utensile a controllo numerico. Il portautensili può essere utilizzato non solo nei centri di lavoro, ma anche nelle comuni macchine utensili e macchine utensili CNC, il che migliora l'universalità del portautensili e riduce i costi di produzione.

Il tirante cnc del portautensili è serrato. Quando si cambia lo strumento, il portautensile deve essere allentato. Il meccanismo di bloccaggio automatico dell'utensile all'interno del mandrino è lo speciale meccanismo del centro di lavorazione delle macchine utensili CNC. Il disegno mostra la struttura del mandrino del centro di lavoro. La taglierina può essere caricata e scaricata automaticamente sul mandrino e bloccata automaticamente. Il principio di funzionamento è il seguente: quando la taglierina 2 viene caricata nel foro del mandrino, il perno di trazione 3 sul retro della maniglia viene inviato alla parte anteriore dell'asta di trazione del mandrino. Sotto l'azione della molla a disco, la taglierina è serrata dall'artiglio elastico.
