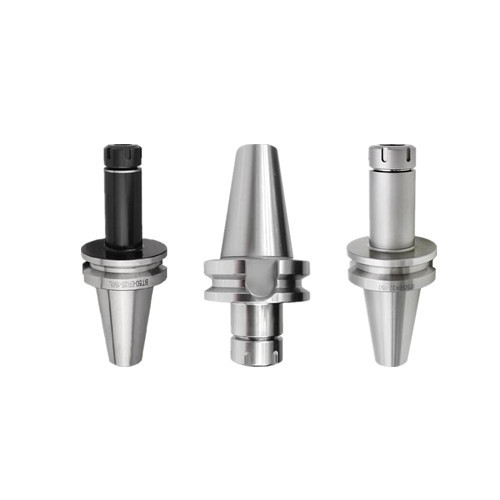

Portautensile per mandrino a molla BT ER

Il gambo del portautensile, la biella intermedia e l'utensile possono essere assemblati all'esterno della macchina utensile e quindi caricati nella libreria utensili del centro di lavoro. A seconda dei diversi modi di serraggio dell'utensile, il portautensile può essere suddiviso in portautensile per fresa a estremità fissata lateralmente, portautensile per mandrino a molla, portautensile termoretraibile, portautensile per fresatura piana, potente portautensile, ecc. il portautensile include un mandrino a molla per il bloccaggio e il posizionamento dell'utensile. Il portautensili BT con mandrino a molla ha un migliore bloccaggio dell'utensile e una maggiore precisione nel posizionamento dell'utensile. Esistono tre tipi principali di mandrini a molla: tipo ER, tipo DA (tipo a doppio angolo) e tipo TG (tipo ad angolo singolo o tipo conico piccolo). Un mandrino a pinza a molla è solitamente adatto solo per un utensile di una dimensione. La gamma di serraggio del mandrino di tipo ER è ampia, ma la sua conicità è piccola e la sua elasticità è ampia, il che richiede un'elevata precisione di accoppiamento. I mandrini a doppio angolo possono essere utilizzati per bloccare vari tipi di frese, mentre i mandrini ad angolo singolo sono utilizzati specialmente in situazioni in cui è richiesta una forza di serraggio maggiore sulle frese. La maggior parte dei centri di lavorazione utilizza portautensili con mandrino a molla.

Caratteristica del portautensile per mandrino a molla BT ER:

1.BT ER pinza mandrino Materiale: acciaio temprato; macchine di lavorazione: centri di tornitura CNC.

2. L'angolo del cono AT3, tolleranza: 8 ° 17'50 "± 5"

3. Precisione del portautensile BT <0,005

4. Mandrino portapinza BT ER Durezza: HRC56-62 °, profondità di cementazione: 1,0 ± 0,2

5. Il design del foro passante e del tubo di raffreddamento (AD / B) può essere personalizzato in base alla richiesta del cliente.
